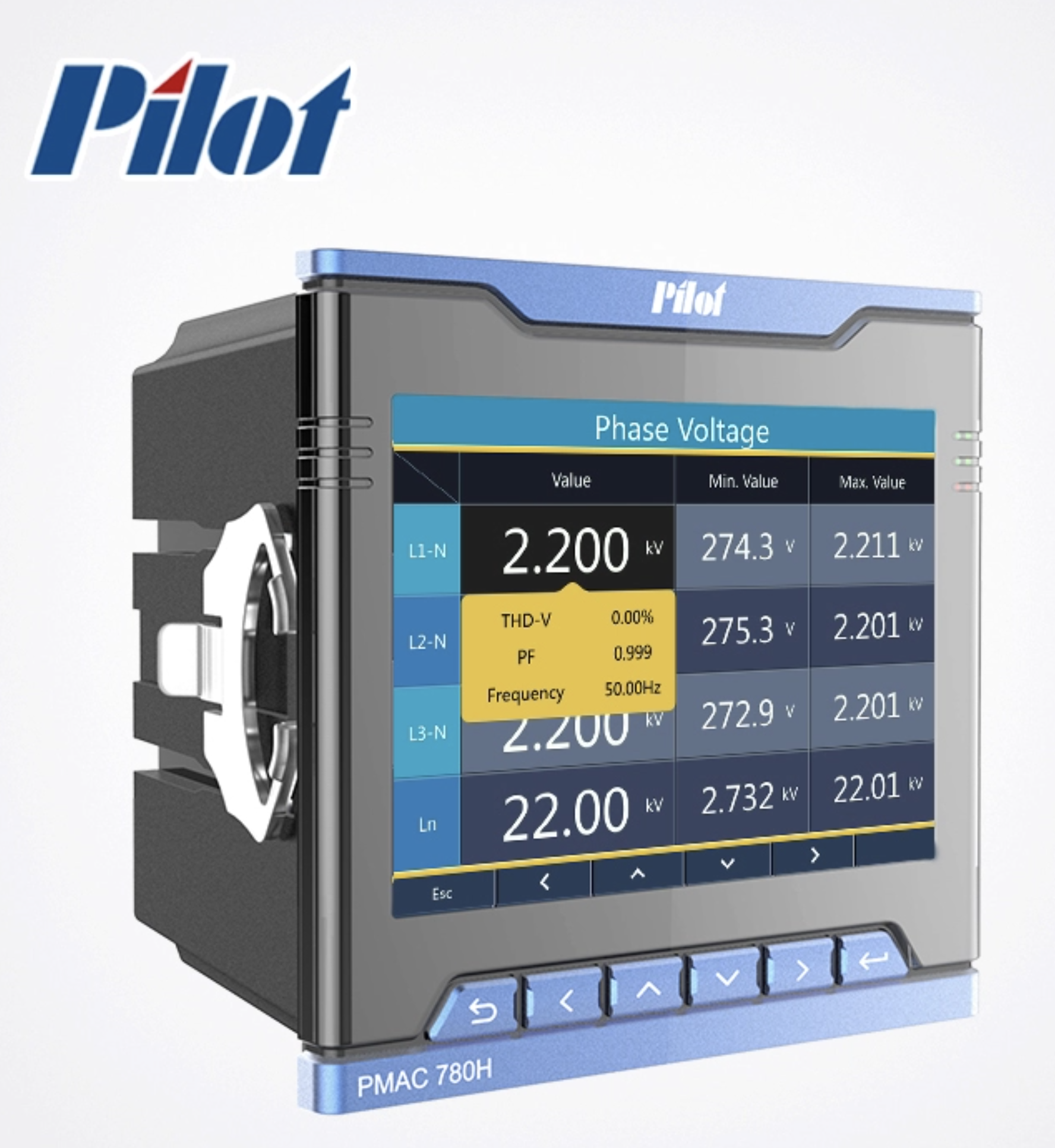

Analizador de calidad de energía para sistemas en medía y baja tensión.

SKU: ANEN-001

La medición de los parámetros

Los parámetros de medición
PoderQCalidad AnálisisY Ubicación	La onda de muestreo	1024 puntos/onda de ciclo
	Armónica	2 ~ 63 armónico, relación armónica, ángulo de fase, distorsión armónica total (THD), Distorsión Armónica total impar/uniforme
	Entre-HArmonics	2 ~ 63 interarmónico, relación armónica, distorsión interarmónica Total
	Tensión de Sag/estupendo/parada	Registro de ondas, alarma, registro de tiempo, rHora de inicio de sag/swell de voltaje de eccord, Tiempo de parada, tiempo de duración y su valor máximo y mínimo y profundidad de variación de voltaje
	Transitorio captura	Captura 20us círculo onda transitorio, disparador/puerto DO, registro de forma de onda, registro Tiempo transitorio de voltaje, amplitud y tiempo de duración, etc.
	Desequilibrio	Voltaje, desbalance de corriente y desbalance de secuencia cero
	De tensión/frecuencia DEviation	Ajuste de alarma y registro
	Repid de alteración	Punto de disparo, registro de forma de onda
	Fluctuación de voltaje Y Flick análisis	Calcular parpadeo de largo tiempo Plt y corto tiempo Pst
	Sag ubicación de la fuente	Puede localizar la fuente de alimentación lateral o lado de carga anormal y falla
Medición de Canal	Tensión de	4 canales
Medición de Canal	Actual	4 canales
Datos en tiempo Real	VOltage	Fase/línea/promedioVoltaje, ángulo de fase, tiempo de actualización: 1 s, forma de onda de círculo de 0,5 s
	CUrrent	Fase/mediaCorriente, ángulo de fase, tiempo de actualización: 1 s, 1 forma de onda circular
	Potencia activaReactivo de Apperant de	Podadora total y de fase, tiempo de actualización: 1 s, 1 forma de onda circular
	Factor de potencia	Fase y factor de potencia total, tiempo de actualización:1 s, 1 forma de onda circular
	Frecuencia	50/60Hz, tiempo de actualización:1 s, 1 forma de onda circular
Energía	Energía	Activo positivo/negativo, reactivo, energía apparante; base positiva/negativa ONDA activa, energía reactiva
	La energía armónica	2 ~ 31 activo positivo, energía armónica reactiva, activo negativo, reactivo La energía armónica
	La historia de la energía	Almacenamiento últimos 30 días y últimos 12 meses historial de datos de energía
	Multi-tarifa de energía	4 aranceles, 8 períodos de tiempo, 2 zonas horarias
La demanda	En tiempo RealDEmand	Tiene una ventana fija y un volumen de registro de ventana deslizante que incluye: corriente trifásica, Potencia activa total, potencia reactiva total, potencia total del aparato, soporte en tiempo real Demanda y predice la demanda, máxima demanda y tiempo de entrega, admite DI La demanda de sincronización
La demanda	Predecir la demanda	Predice el valor del círculo de la siguiente demanda de acuerdo con la potencia activa actual en tiempo real Valor Intervalo de demanda círculo fijo: 15 min.
Los datos y Evern registro	Memoria	8G
	Registro máximo/mínimo	Este mes y el mes pasado Max./Min. Valor y tiempo de entrega
	SOE registro	1024 registros, resolución de tiempo: 1 ms
	PQ registro	1024 registros, resolución de tiempo: 1 ms
	Forma de onda de registro	La onda circular antes de que el error se asiente,Modo de registro de ondas como se muestra a continuación: 1: 1024 puntos/onda circular @ 50: 2: 512 puntos/onda circular @ 100 Onda circular; 3: 256 puntos/onda circular @ 200 onda circular; 4: 128 puntos/onda circular @ 400 onda circular; 5: 64 puntos/onda circular @ 800 onda circular; 6: 32 puntos/Círculo ONDA @ 1600 onda circular; 7: 16 puntos/onda circular @ 3200 onda circular
	Tránsito de registro	256 piezas
	ITIC/SEMIF47 curva	3 grupos
	EN50160 Función de estadísticas	De acuerdo con el estándar de calidad de la energía EN 50160, voltaje de las estadísticas, Frecuencia, armónico, parpadeo, desviación, desbalance y alteración del voltaje Índice de Calidad y otros índices de potencia
	Mark función	Marca voltaje sag/swell/stop etc. tránsito incluso datos, estadísticas del cliente
DI/	Entrada Digital (DI)	8 canales
DI/	Salida de relé (DO)	4 canales
Pantalla	Optoacoplador de salida	De canales 2 canales
Pantalla	Pantalla	Interfaz colorida LCD, valor de medición de la pantalla, chat de barra armónica, vetorram, Registro de tiempo, estado de E/S, forma de onda ITIC/SEMIF47, etc. resolución: 640*480
Comunicación	RS485 puerto	2 tasa de baudios:1200 ~ 38400bps… MODBUS-RTU Protocolo
Comunicación	Puerto Ethernet	1, Modbus TCP/IEC61850 (opcional), admite pasarela Ethernet
Tiempo de calibración	Software TIme de calibración	SNTP… Modbus
Tiempo de calibración	Hardware TIme de calibración	Pulso GPS, señal IRIG-B, segundo pulso DI
