Estas oleadas son el resultado de: – Rayos directos e indirectos – Conmutación de carga de la compañía eléctrica – Conmutación de carga aguas arriba en otras instalaciones.
Tipo 1: SPD conectados permanentemente destinados a la instalación entre el secundario del transformador de servicio y el lado de la línea del dispositivo de sobrecorriente del equipo de servicio, así como el lado de la carga, incluida la toma del medidor de vatios-hora carcasas y SPD de caja moldeada diseñados para ser instalados sin un dispositivo externo de protección contra sobrecorriente. SPD de tipo 1 para su uso en sistemas fotovoltaicos se puede conectar entre el campo fotovoltaico y la desconexión del servicio principal.
Tipo 2: SPD conectados permanentemente destinados a la instalación en el lado de la carga de la sobrecorriente del equipo de servicio dispositivo; incluidos los SPD ubicados en el panel de derivación y los SPD de carcasa moldeada. Tipo 3: SPD de punto de utilización, instalados a una longitud mínima de conductor de 10 metros (30 pies) de la red eléctrica panel de servicio hasta el punto de utilización, por ejemplo, cable conectado, enchufe directo, tipo de receptáculo y SPD instalados en el equipo de utilización está protegido. La distancia (10 metros) es exclusiva de los conductores provistos o utilizados para adjuntar SPD.

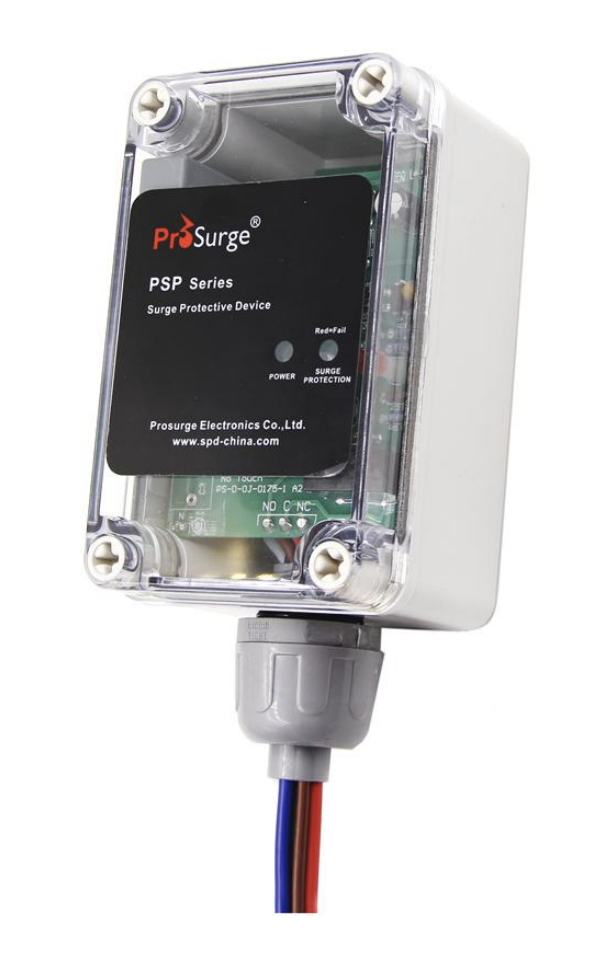

1. Indicación de potencia, mientras el SPD está conectado la tensión de alimentación del sistema eléctrico, la línea los indicadores de encendido se iluminan en azul.
2. Indicación de protección contra sobretensiones, los LED de estado indicación una indicación visual del estado de salud del SPD. Cuando las líneas eléctricas pierden la protección, el El LED se iluminará en rojo.
3. Soporte fijo, utilizado para montar los modelos PSP en la pared por perno.
4. Roscas NPT, 1/2 ”NPT, # 12 AWG para potencia conexión (L1 = negro; L2 = rojo; L3 = azul; N = blanco; PE = verde); # 16 AWG para señal remota conexión (C = rojo; NC = azul; NO = marrón).
Aplicaciones típicas
En lugares de exposición baja y media
- Comercial
- Industrial
- Comunicaciones (Traducción, Diseño y Redes)
- Energías renovables
- Poder crítico (hospitales, centros de datos, etc.)
Caracteristicas
- UL 1449 4th Escriba 1 SPD con SCCR hasta 200kArms sin fusible externo o CB
- UL1449 4th Escriba SPDs 2 con Sine Wave Tracking, SCCR 200kArms
- Prosurge patenta la tecnología MOV con protección térmica SCCR 200kArms (PTMOV) como componente clave
- Protección completa de modos
- Alta capacidad de energía de sobretensión con tamaño compacto
- Clasificación de protección de bajo voltaje
- Caja de plástico NEMA 4X
- Indicación de falla de degradación.
- Función de seguimiento de onda sinusoidal opcional (para UL tipo 2 en la lista)
- Alarma remota opcional
- NPT roscado
