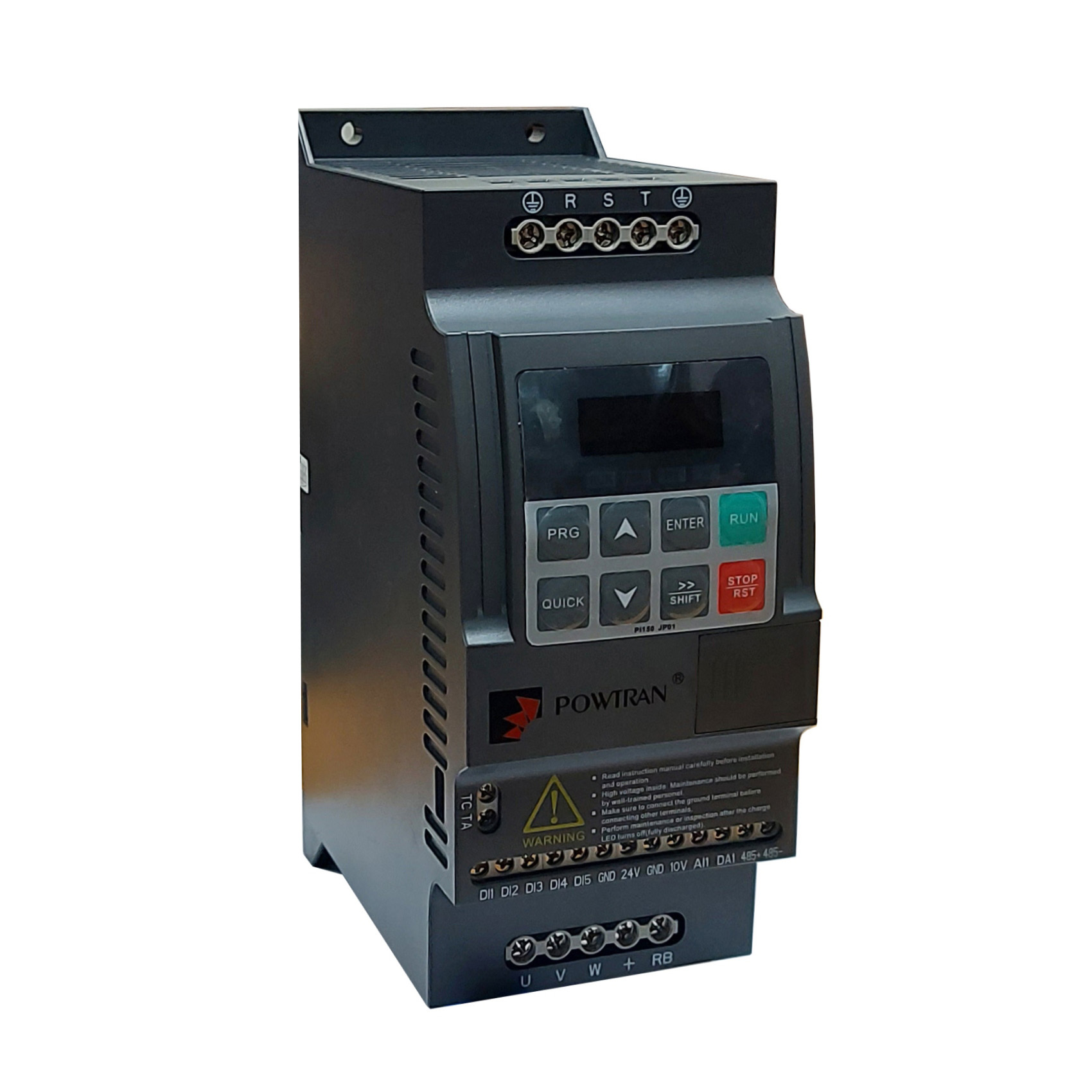

Especificaciones Técnicas
Entrada
- Tensión nominal: AC Trifásico 480V (-15% / +10%) → Rango: 408–528V
- Frecuencia de entrada: 50 Hz / 60 Hz (tolerancia ±5%)
- Desequilibrio de red admisible: ≤3%
Salida
- Potencia nominal: 1.5 kW (2 HP)
- Frecuencia de salida: 0–300 Hz (control vectorial) / 0–3200 Hz (control V/F)
- Resolución de frecuencia digital: 0.01 Hz
Control
- Sistema de control: DSP de alto rendimiento
- Métodos de control: Control V/F + Control vectorial sin encoder (PG-less)
- Torque de arranque: 150% a 0.5 Hz (control vectorial sin PG)
- Rango de velocidad: 1:100 (control vectorial sin PG)
- Precisión de velocidad estable: ±0.5% de la velocidad sincrónica nominal
- Respuesta de torque: ≤40 ms
Sobrecarga
- 150% de la corriente nominal durante 1 minuto
- 180% de la corriente nominal durante 2 segundos
Frenado
- Unidad de frenado interna incluida (sufijo Z)
- Frecuencia de frenado DC: 0.0 Hz hasta frecuencia máxima
- Tiempo de frenado DC: 0.0–100.0 s
- Corriente de frenado DC: 0–100%
Frecuencia portadora
- Rango: 0.5–16 kHz (ajuste automático según carga y temperatura)
Entradas / Salidas
- 5 entradas digitales (DI) multifunción
- 1 entrada analógica AI1: 0–10V o 0–20 mA (seleccionable)
- 1 salida de relé: NO/NC, 5A / AC 250V o DC 30V
- 1 salida analógica DA1: 0–10V / 0–20 mA (16 señales seleccionables: frecuencia, corriente, voltaje, etc.)
- Comunicación: RS485 (protocolo Modbus RTU)
Funciones destacadas
- Control PID integrado (para lazo cerrado de proceso)
- Regulación automática de voltaje (AVR)
- Multi-velocidad: hasta 16 velocidades preestablecidas
- Seguimiento automático de velocidad del motor al arrancar
- Función de temporización: 0–6500 minutos
- Límite de corriente rápida (anti-trip)
- Autodiagnóstico de periféricos al encender
- Rearranque automático tras fallo
- Curva V/F: lineal, raíz cuadrada, potencia-m, personalizada
- Modos de aceleración/desaceleración: lineal o curva-S (4 tiempos, 0.0–6500.0 s)
Canales de comando de marcha
- Panel de operador (teclado)
- Terminales de control externos
- Puerto de comunicación serie (RS485)
Dimensiones (modelos 0.4–1.5 kW)
- L × W × H: 138 × 72 × 123.5 mm
- Instalación (A × B): 127 × 61 mm
- Compatible con montaje en carril DIN
- Peso: ~1.1 kg
Condiciones ambientales
- Temperatura de operación: -10°C a +40°C (derating a partir de 40°C)
- Humedad: ≤95% sin condensación
- Altitud: hasta 1000 m s.n.m. (derating por encima)
- Grado de protección: IP20
Certificaciones: CE, diseño conforme IEC61800-2
