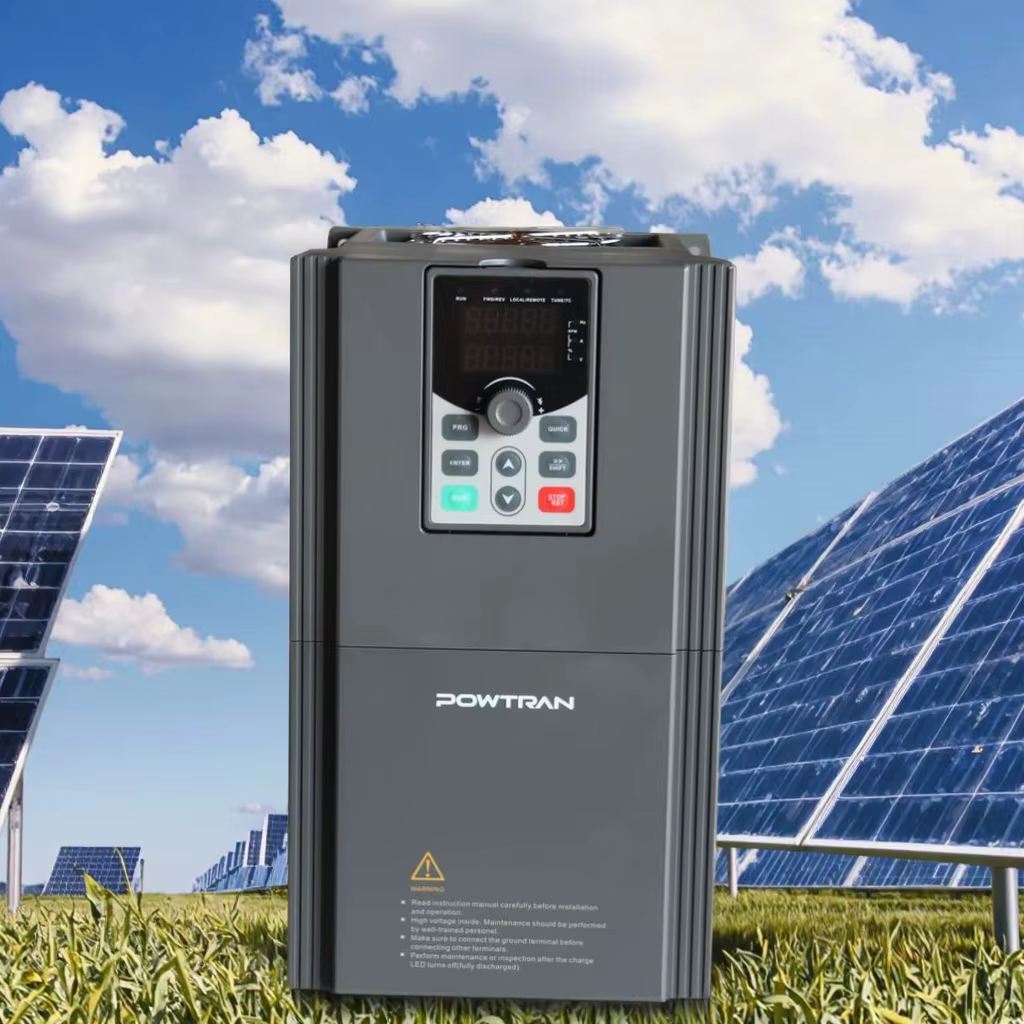

ENTRADA DC (Paneles Fotovoltaicos)
| Parámetro | Valor |
|---|---|
| Tensión Vmp mínima | > 680V DC |
| Tensión Voc máxima | < 900V DC |
| Potencia de paneles recomendada | ≥ 14.3 kW (mínimo 1.3× potencia del motor) |
| Seguimiento MPPT | Integrado — extrae máxima potencia disponible |
| Operación híbrida | DC solar + AC red simultáneos |
ENTRADA AC (Red Eléctrica — modo híbrido)
| Parámetro | Valor |
|---|---|
| Tensión de entrada AC | Trifásico 480V ±10% (432–528V) |
| Frecuencia | 50/60 Hz ±5% |
SALIDA (Motor de Bomba)
| Parámetro | Valor |
|---|---|
| Potencia nominal | 11 kW / 15 HP |
| Corriente de salida nominal | 22 A |
| Tensión de salida | 0 – 480V AC (trifásico) |
| Frecuencia de salida | 0 – 300 Hz (modo vectorial) / 0 – 3,200 Hz (V/F) |
| Frecuencia portadora | 0.5 – 16 kHz |
CONTROL Y RENDIMIENTO
| Parámetro | Valor |
|---|---|
| Método de control | V/F / Vector sin encoder (PG) |
| Par de arranque | 150% a 0.5 Hz |
| Sobrecarga (G-type) | 150% durante 60 s / 180% durante 2 s |
| Regulación AVR | Automática |
| Control PID | Integrado (regulación de presión / nivel) |
FUNCIONES ESPECÍFICAS PARA BOMBA SOLAR
| Función | Descripción |
|---|---|
| MPPT | Rastreo del punto de máxima potencia solar en tiempo real |
| Protección contra marcha en seco | Detección automática — apaga el equipo si no hay agua |
| Modo dormir / despertar | Se detiene con baja irradiación; reanuda automáticamente al recuperar sol |
| Llenado lento de tubería | Arranque progresivo para evitar golpes de ariete |
| Sensor de nivel | Compatible con sensores de nivel para pozo o tanque |
| Operación híbrida | Prioriza energía solar; complementa con red AC cuando hay déficit |
| Ajuste de frecuencia por irradiación | Reduce velocidad de bomba en lugar de detenerse ante bajadas leves de sol |
ENTRADAS / SALIDAS DE CONTROL
| Parámetro | Valor |
|---|---|
| Entradas digitales | 7 entradas programables |
| Entradas analógicas | 2 (AI1: 0–10V / 0–20mA; AI2: 0–10V / 0–20mA) |
| Salida analógica | 1 salida AO (0–10V / 0–20mA) |
| Salidas de relé | 2 relés de salida |
| Comunicación | RS-485 Modbus RTU integrado |
PROTECCIONES
| Protección | Detalle |
|---|---|
| Marcha en seco | Sí |
| Sobretensión DC/AC | Sí |
| Subtensión DC | Sí (baja irradiación) |
| Sobrecorriente | Sí |
| Sobrecalentamiento | Sí |
| Pérdida de fase de salida | Sí |
| Cortocircuito | Sí |
CONDICIONES AMBIENTALES
| Parámetro | Valor |
|---|---|
| Temperatura de operación | -10°C a +40°C (derating sobre 40°C) |
| Humedad relativa | ≤ 95% sin condensación |
| Altitud | ≤ 1,000 m (derating sobre 1,000 m) |
| Grado de protección | IP20 |
| Certificaciones | CE (LVD + EMC) |
| Parámetro | Requisito para PI570-S 011G4 |
|---|---|
| Potencia total de paneles | ≥ 14,300 W (≥ 14.3 kW) |
| Voltaje Vmp del arreglo | > 680V DC |
| Voltaje Voc del arreglo | < 900V DC |
| Ejemplo orientativo | 26 paneles de 560W en serie-paralelo (Vmp ≈ 720V, ~14.6kW) |
| Modelo | Potencia | Corriente salida | Vmp mín. | Voc máx. | Paneles mín. |
|---|---|---|---|---|---|
| PI570-S 5R5G4 | 5.5kW / 7.5HP | 11A | >680V | <900V | ≥7.2kW |
| PI570-S 7R5G4 | 7.5kW / 10HP | 15A | >680V | <900V | ≥9.75kW |
| PI570-S 011G4 | 11kW / 15HP | 22A | >680V | <900V | ≥14.3kW |
